一、用途

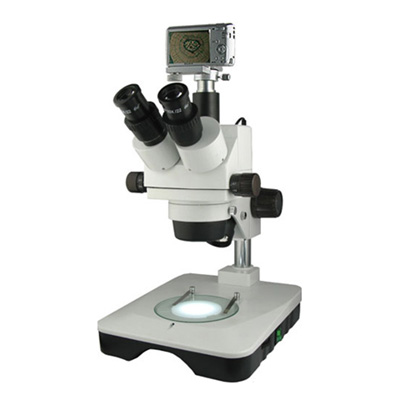

XTZ-EAS（7X-45X）數碼連續變倍體視顯微鏡（立柱/立桿式）是老型號XTZ-系列的改進型(Ⅱ) 為（第二代）。它具有優質的光學系統，和可靠耐用的操作機構。該機型比老型號機型大，工作距離長，上下照明選用LED燈，清晰范圍大，視野均勻，廣泛應用于醫療、衛生、農林、紡織、地質、電子、精密機械、微雕等行業和部門，尤其適合于LED，PCB產品的檢驗，沖壓電鍍件的檢驗，以及電子元件的檢驗。

本儀器采用電光源，照明可連續調節亮度，鉸鏈?zhǔn)界R筒45°傾斜，可360度自由轉動。 鏡體變倍手輪雙側水平設置，變倍靈活舒適，升降機構為燕尾導軌與齒輪齒條組合構成調焦機構。

二、技術規格

目鏡	標準配置
	工作距離100mm
	放大倍率	物方視場
10X/Ф22mm	7X	31.4mm
	45X	4.9mm

1、變 倍 比：1:6.5

2、物鏡變倍：0.7-4.5X

3、放大倍數：7-45X

4、雙目視度可調范圍：±5屈光度

5、曈距：55mm-75mm

6、觀察頭安裝尺寸：Ф80mm

7、滑板升降調焦范圍：65mm

8、物鏡至工作臺zui大高度：220mm

9、立柱zui高至工作臺距離：250mm

10、光源：上下LED燈照明，上下燈開關獨立控制，亮度連續可調

11、工作臺：超大玻璃工作臺直徑125mm

12、底座尺寸：290mm×245mm

13、數碼相機系統 ：數碼相機、90度數碼適配鏡、轉接器

三、儀器成套性

序 號	名稱	單位	數量	備注
1	顯微鏡主體 （7～45×）	臺	1
2	三目觀察鏡筒	只	1
3	高眼點大視野平場目鏡 10×/Φ22mm	只	2
4	玻璃工作臺板、黑白板工作臺板（Ф125mm）	塊	各1
5	工作臺透光板 Ф75mm	塊	1	裝在工作臺板內
6	眼罩	只	2
7	光源：LED燈上照明、下照明	只	各1	裝在儀器內
8	電源線	根	1
9	內六角扳手 2mm	把	1	放在立臂蓋內
10	數碼相機	架	1
11	90度數碼適配鏡（MCL-S90）	只	1
12	轉接器	套	1
13	產品使用說明書	份	1
14	產品合格證明	份	1
15	產品保修卡	份	1
